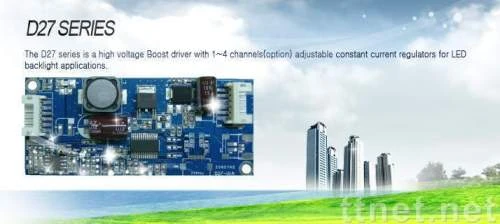

LED Driver Board

D27系列是一款高效率升壓型LED背光驅動板,可驅動1～4個通道(可
選),恆流端口設計提供穩定的LED驅動電流。

串聯/並聯配置，驅動120mA的LED,數量可達18X4串。

輸入電壓+12V～+24V。

LED輸出電壓：+18 V～+70 V。

內建直流脈衝寬度調製（PWM）調光控制功能模塊,可調整LED明/暗,
不造成LED色偏。

多種保護功能 OCP/ OTP/ OVP。

支援外部訊號on/off控制。

特點:

*寬輸入電壓範圍。

*外部PWM或DC調光控制（0～+3.3 V），（內置的脈衝寬度調製（
PWM）調光控制）。

*熱保護功能，保護超溫損壞集成電路。*內置軟啟動功能,可避免啟動時過大的瞬間電流,造成損壞。

*獨立LED迴路開路及短路保護,單串LED故障時,不會將電流分散到其
他串LED,造成其它串列LED電流過大而燒毀。

本公司有DC to DC (升壓),(降壓),(升/降壓)的LED定電流驅動板,
歡迎來電/信洽詢.

我司LED Driver Board可支援以下各廠面板
AUO
CMI
CPT
Innolux
LG
Mitsubishi
NEC
PVI
SGD
Sansumg
SHARP
BOE
Shanghai Tianma
